Radial Array 모디파이어

Radial Array Modifier

Radial Array 모디파이어는 모델을 사용자가 설정한 축을 기준으로 원형으로 배열하는 모디파이어입니다.

노트

이 기능은 UModeler X Plus에서 이용 가능합니다

사용 방법​

  1. 모디파이어 추가 버튼을 누릅니다. Modifier Add Button
  2. Radial Array 모디파이어를 선택합니다.
  3. Angle Type을 선택합니다.
  4. Rotate Axis을 선택합니다.
  5. 필요에 따라 회전 축의 위치와 기타 속성을 조정합니다.

속성​

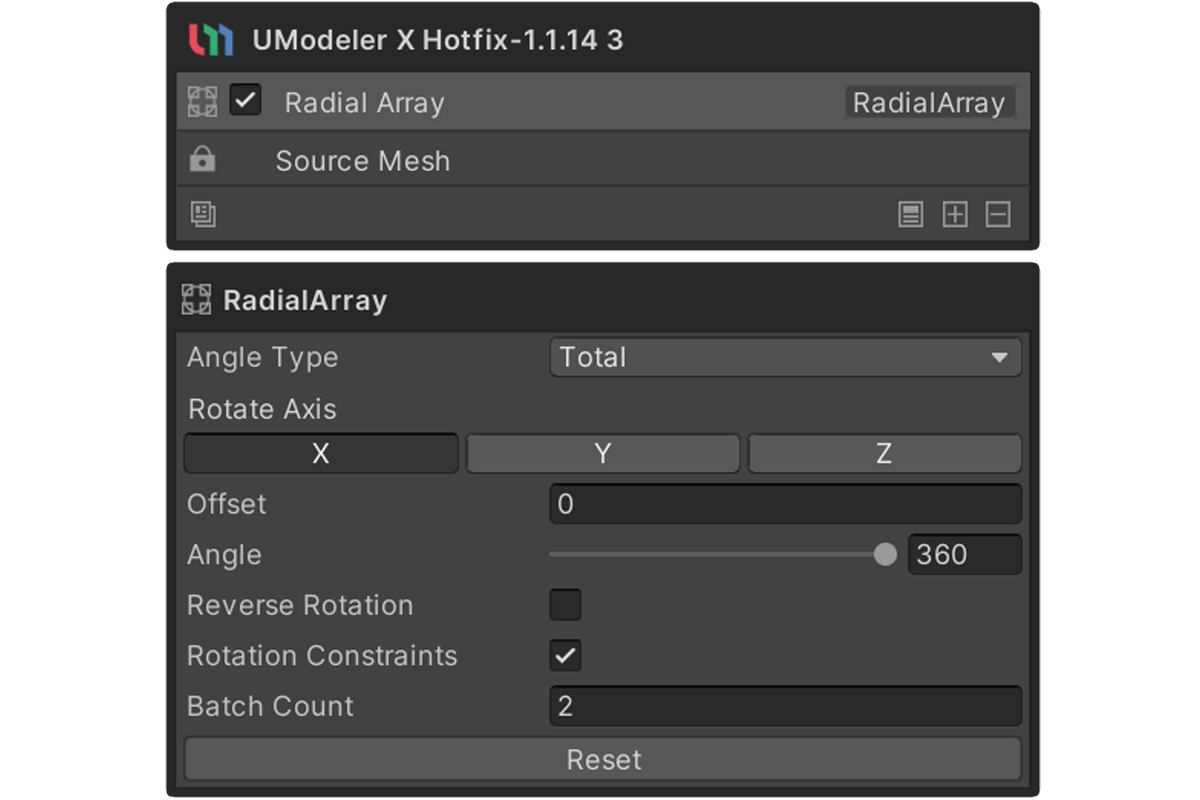

Radial Array Modifier Properties

Angle Type​

  • Interval : Angle 값이 복제되는 각 엘리먼트 간의 회전 간격으로 적용됩니다.
  • Total : Angle 값을 전체 회전 범위로 사용하고, 이를 Batch Count 수만큼 균등하게 나눠 적용합니다.

Rotate Axis​

원본 모델이 회전하는 기준 축을 설정합니다. X, Y, Z 축 중에서 선택할 수 있습니다.

Offset​

원본 모델과 회전축 사이의 거리를 나타내는 값입니다.

Angle​

메쉬를 생성할 때 기준이 되는 회전 각도입니다.

Reverse Rotation​

회전 방향을 반대로 적용합니다.
이 옵션을 활성화하면 Angle 값이 기본과 반대 방향으로 동작합니다.

Rotation Constraints​

생성된 메쉬가 회전된 위치에 배치되지만, 자체적으로는 회전되지 않도록 설정하는 옵션입니다.
즉, 생성되는 메쉬는 원본과 동일한 방향을 유지합니다.

Batch Count​

생성할 요소 또는 오브젝트의 개수를 설정합니다. (2 ~ 1000)
