Radial Array 툴

Radial Array Tool

Radial Array 툴은 선택한 엘리먼트(Edge, Face)를 사용자가 설정한 축을 기준으로 원형으로 배열하는 복제 툴입니다.

노트

이 기능은 UModeler X Plus에서 이용 가능합니다

사용 방법​

  1. 복사할 엘리먼트를 선택합니다.

  2. Radial Array 툴을 실행합니다.

  3. Array Type 를 선택합니다.

  4. Length Type을 선택합니다.

  5. Rotate Axis을 선택합니다.

  6. 회전축의 위치를 수정합니다.

  7. Array 버튼을 눌러서 메쉬를 생성합니다.

속성​

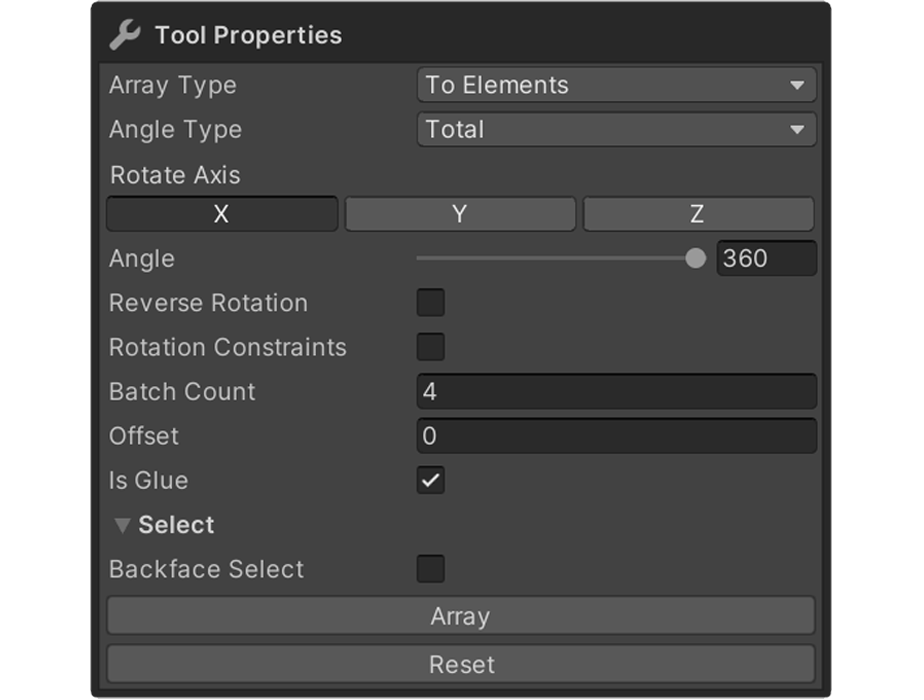

Radial Array Tool Properties

Array Type​

복제된 메쉬가 생성되는 방식을 설정합니다.

Array Type: To Elements​

현재 메시 안에 새 엘리먼트 배열 생성​

  1. 페이스를 선택합니다.
  2. Radial Array 툴을 실행합니다. Array Type: To Elements
  3. 동일 메시 내에 새로운 엘리먼트들이 원형으로 배치됩니다.

Array Type: To Object​

현재 메시에서 독립된 오브젝트 생성​

  1. 페이스를 선택합니다.
  2. Radial Array 툴을 실행합니다. Array Type: To Object
  3. 기존 메시와 분리된 오브젝트들이 원형 배열로 생성됩니다.

AngleType​

  • Interval : Angle 값이 복제되는 각 엘리먼트 간의 회전 간격으로 적용됩니다.
  • Total : Angle 값을 전체 회전 범위로 사용하고, 이를 Batch Count 수만큼 균등하게 나눠 적용합니다.

Rotate Axis​

회전 배열의 기준이 되는 축을 설정합니다. X, Y, Z 축 중에서 선택할 수 있습니다.

Angle​

복제된 엘리먼트 간의 회전 간격(각도)을 설정합니다.

Reverse Rotation​

회전 방향을 반대로 적용합니다.
이 옵션을 활성화하면 Angle 값이 기본과 반대 방향으로 동작합니다.

Rotation Constraints​

복제된 메쉬가 회전된 위치에 배치되지만, 자체적으로는 회전되지 않도록 설정하는 옵션입니다. 즉, 모든 복제본은 원본과 동일한 방향을 유지합니다.

Batch Count​

최종적으로 생성할 엘리먼트 또는 오브젝트의 개수입니다. (2 ~ 1000).

Offset​

원본 엘리먼트와 회전 축 사이의 거리를 설정합니다.

Is Glue​

복제된 메쉬가 기존 메쉬에 결합(Bool 연산) 되도록 설정하는 옵션입니다.

  • 이 옵션은 Array Type이 To Elemenet일 때 활성화됩니다.
  • 복제된 엘리먼트가 원본과 하나의 메시로 병합됩니다.

Select​

페이스의 선택 방식을 설정할 수 있는 속성입니다.

사용 예시​
